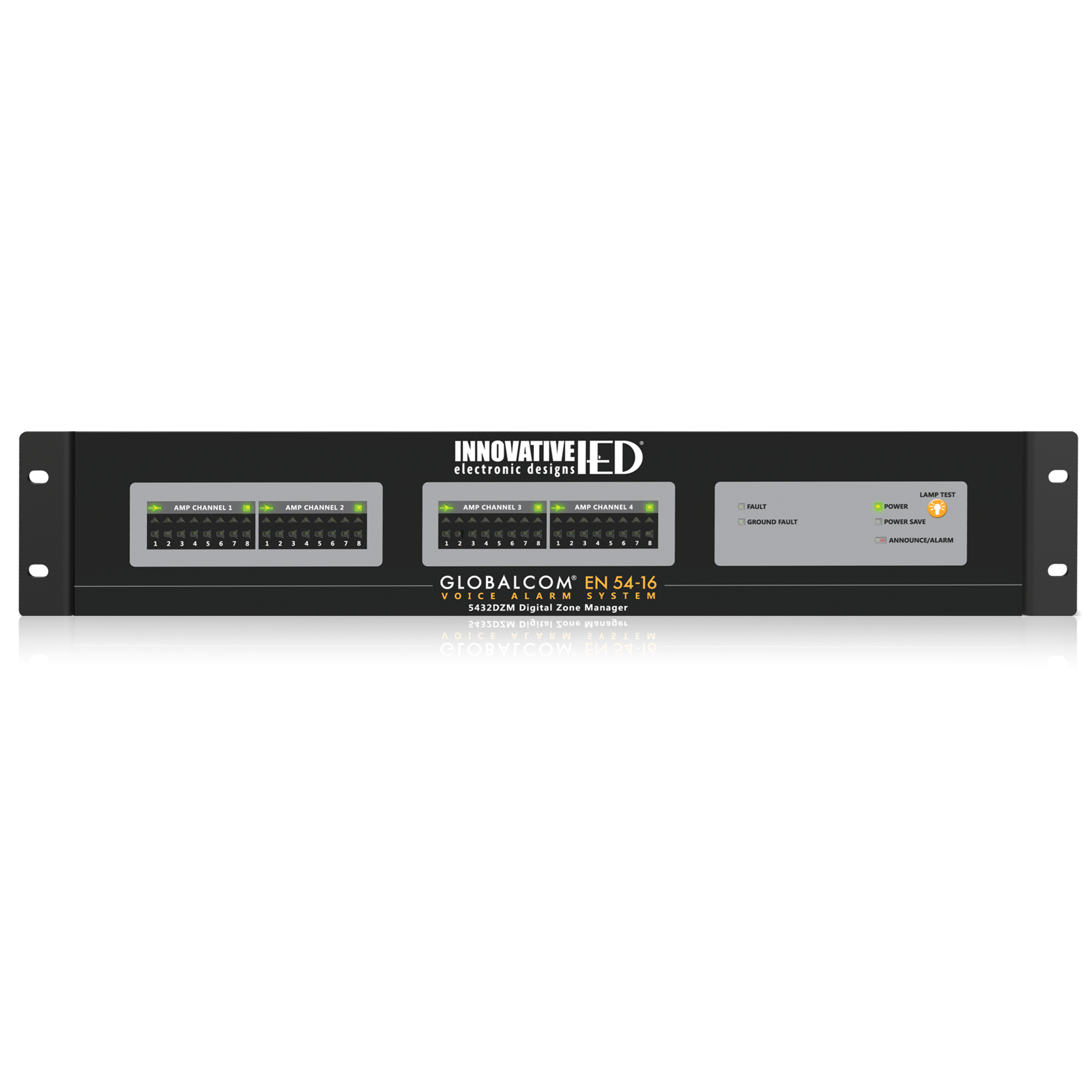

IED5432DZM

Digitaler Zonenmanager - 4 Amps x 32 Zones;



EN54-16 zertifiziert - 1293/CPR/0501
DDM ready!
Redundant Ethernet
12-24VDC Input (max. 2.25A @ 24VDC)

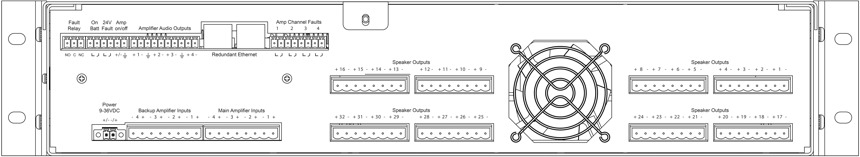

5432DZM :: Digitaler Zonenmanager

Beschreibung

Der 5432DZM Digitale Zonenmanager bearbeitet und verwaltet bis zu 32 zugewiesene Rufzonen des IED 5400 Announcement Control Systems. Er liefert Audiosignale an paarweise verbundene 4-Kanal Verstärker. Jeder der 4 Audio-Ausgänge verfügt über DSP zur Bearbeitung und Einstellung von Eingangspegel, Rufverteilung, Auto-Ducking der Hintergrundmusik, Entzerrung (Hoch- und Tiefpassfilter, bis zu 40 ms Delay sowie einen 7-Band parametrischen Entzerrer pro Verstärkerkanal).

Der Verstärkerausgang wird an das 5432DZM zurückgeleitet und danach auf bis zu 8 Lautsprecherlinien verteilt. Jede der 32 Lautsprecherlinien wird überwacht.

Das 5432DZM schaltet im Falle eines Fehlers bis zu 4 Lautsprecherkreise des primären Verstärkers auf einen Havarieverstärker. Es überwacht jeden Signalweg und meldet Fehler an das 5400ACS.

Das Gerät benötigt 2 HE in einem 19” Gestellschrank. Die Kühlung erfolgt von vorne nach hinten.
Merkmale

4 Eingänge X 32 Ausgänge Zone Manager für 4 Gruppen (Banks) von je 8 LS-Ausgängen.
Verteilung von bis zu 500 W pro Kanal auf bis zu 8 Zonen (Kreisrelais).
4 Audioeingänge über Dante Audio Netzwerk.
Redundante Ethernet Schnittstellen.
Havarieumschaltung der angeschlossenen Verstärker.
Überwachung der Verstärker und Lautsprecherkreise.
DSP Signalbearbeitung für 4 Verstärkerkanäle:
Tief- und Hochpassfilter.
7-Band Parametrischer EQ.
Bis zu 40 ms Delay.

Ausstattung

Statusanzeigen:
Fehler (gelb)
Erdschluss (gelb)
Ein (grün)
Stromsparmodus (gelb)
Durchsage/Alarm (grün/rot)
Lampen-Testknopf.
Anzeigen für jeden Verstärkerkanal:
Verstärker Status: Ein (grün), Fehler (gelb) oder Alarm Aktiv (rot).
LS Leitungsfehler (gelbes Dreieck).
Havarieverstärker aktiv (grünes Quadrat).

Mechanische/Elektrische Eigenschaften

Low Power Signalprozessoren für Langlebigkeit und geringste Kühlungsanforderungen.
12-24 VDC
2 HE, 19”

Technische Daten

Die technischen Daten stehen im IED 5400 Katalog zur Verfügung.
