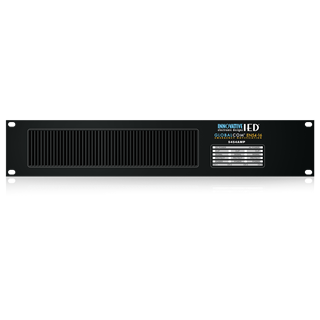

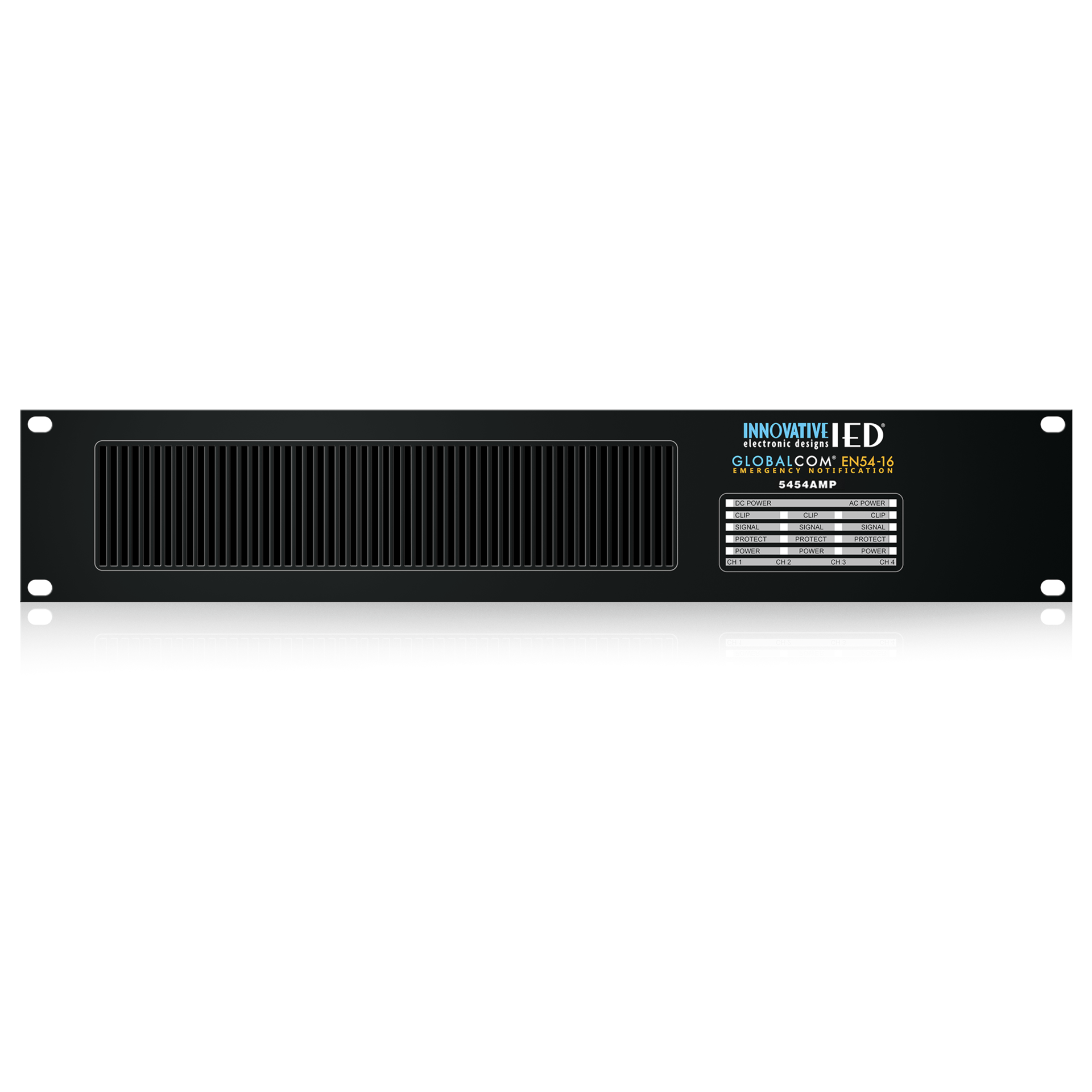

IED5454AMP

Mehrkanalverstärker 4x 500 Watt/100 Volt;



EN54-16 zertifiziert - 1293/CPR/0501
Class D
230VAC bzw. EP - 24VDC Emergency Power Input
5414AMP / 5434AMP / 5454AMP
4-Kanal Klasse D Verstärker

Beschreibung

Die 54X4 Verstärker sind integraler Bestandteil des IED GLOBALCOM® 5400 Kommunikationssystems. Sie bieten 4 Kanäle mit jeweils 100, 300 oder 500 Watt Leistung.

Als Klasse D Verstärker besitzen sie die Vorteile höchster Effizienz, erhöhter Zuverlässigkeit, hoher Leistung und niedrigerer Betriebskosten. Die Kombination aus Schaltnetzteilen und Hochleistungsmodulen erlaubt es, die schweren Ausgangsübertrager durch Direktausgänge zu ersetzen, um 100 V Linien zu betreiben.

Die Verstärker werden intern überwacht und begrenzt, um zu hohe Ströme und Überhitzung zu vermeiden und sie bei Kurzschluss zu schützen.

Die erdfrei-symmetrischen Ausgänge reduzieren Gewicht und senken somit die Einbaukosten. Die Energiekosten belaufen sich nur auf etwa ein Drittel herkömmlicher Verstärker.

Zusätzlich zur Netzversorgung verfügen die Verstärker über einen 24 VDC Eingang. Der Verstärker wird bei Netzausfall automatisch und ohne Leistungsverlust auf 24 VDC-Betrieb umgeschaltet.

Die Verstärker werden typischerweise zusammen mit einem 5404DZM oder 5432DZM betrieben, um die Anforderungen eines EN54-16 zertifizierten Systems zu erfüllen.

Die Einbauhöhe beträgt 2 HE in einem 19” Schrank. Die Unterdruckkühlung erfolgt von vorne nach hinten.
Ausstattung

DC Power Anzeige (grün)
AC Power Anzeige (grün)
Für jeden Verstärkerkanal:
Clip Anzeige (rot)
Signal Anzeige (grün)
Protect Anzeiger(rot)
Verstärker EIN (Power) Anzeige (grün)

Merkmale

Klasse D
Diskret aufgebaute Leistungsmodule
100 Volt-Direktausgänge (erdfrei symmetrisch)
24 VDC Notstromversorgung
Hochleistungsschaltnetzteil (SMPS) mit Power Factor Correction (PFC)
Schutzschaltungen: DC, LF, HF, thermisch, Kurzschluss, Strombegrenzung
Ferneinschaltung
Temperaturgesteuerte variable Leiselüfter
SMD Design
Vier 100, 300 oder 500 Watt Ausgänge

Technische Daten

Die technischen Daten stehen im IED 5400 Katalog zur Verfügung.
